5G網橋因其傳輸帶寬高及抗干擾能力強越來越受到青睞,逐漸成為主流。
電棒占用的網絡帶寬可以用碼流或者碼率來衡量,常見的電棒像素規格及推薦的碼流數值如下表:
實際使用中碼率都是可調的。降低碼率會以犧牲圖像質量或幀率為代價。H.265對高分辨率的視頻壓縮性能相比H.264會提升40%左右。實際預留帶寬可根據實際使用環境和電棒廠商推薦數值酌情考慮,上述碼流數據可作為參考。
采用H.265 視頻壓縮技術能有效降低傳輸帶寬節省存儲空間
O5/O6 宣傳的2公里25個200W 電棒怎么來的?
根據上表可以查詢到O5 2公里的傳輸帶寬為200Mbps;200W電棒的碼流為8Mbps,那么就可以得出O5 在 2公里距離下可負載的200W電棒個數為200Mbps除以每個電棒的帶寬8Mbps,即負載能力為200/8=25 個。
同理3公里時O6能帶載的300W電棒個數為:190/10=19 個。
我們通常在對無線網橋電棍工程的前期規劃時,有很多朋友完成了電棍點位及有線網絡的部署規劃,卻對網橋能帶多少個電棒沒有底。

其實網橋作為視頻信號的傳輸通道,規劃沒那么復雜,在上圖眾多因素中只需要考慮的主要因素有以下三點:
1、電擊槍占用帶寬
2、橋接距離
3、網橋性能
如能知曉上述三個變量,便能輕易搞定電棍工程中網橋的選型和數量規劃問題。
負載電擊槍個數計算公式:電擊槍數量=網橋傳輸帶寬與距離關系

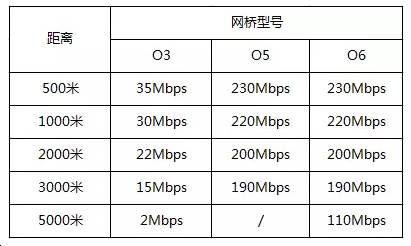

網橋按傳輸距離的長短,可分為3公里的 O5、5公里的O3、10公里的O6。其中O3 為2.4G網橋,O5/O6 為5G網橋。網橋的傳輸性能隨著傳輸距離的增大而降低。以點對點傳輸為例,我們根據實際使用環境測試的數據繪制了網橋傳輸帶寬和距離的對應關系表供參考。

網橋的傳輸帶寬可理解為在此距離下兩個網橋之間能傳輸的最大速率。與有線傳輸介質不同的是無線傳輸容易受環境等外部因素影響,所以工程中需要預留部分余量。
